Créé le 05/11/2015 par Laurent Bourcier

Architecture Mémoire d'Oracle 12c

Introduction

Une instance Oracle est constituée de :

• Mémoire
• Process

Une base de données est constituée de :

• Fichiers

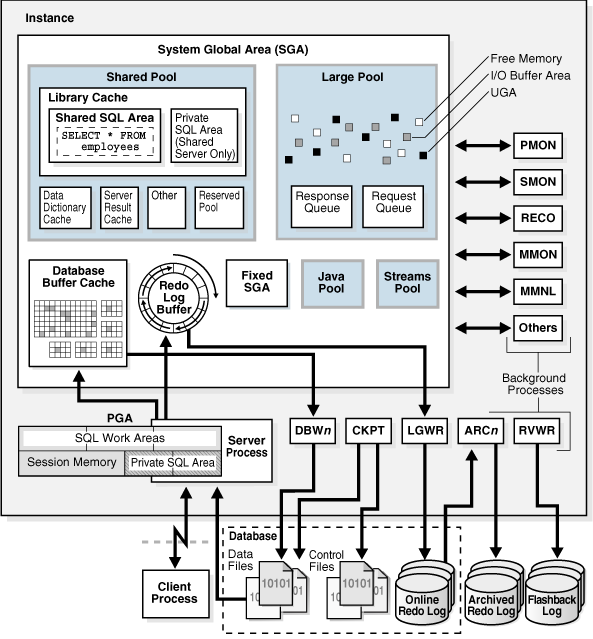

Le schema d'architecture interne d'Oracle est représenté ci-dessous.

La structure Mémoire

Il y a 3 manières de paramétrer l'utilisation de la mémoire :

• Automatic Memory Management (paramètres MEMORY_TARGET et MEMORY_MAX_TARGET)
• Automatic Shared Memory Management (paramètres SGA_TARGET, SGA_MAX_SIZE et PGA_AGGREGATE_TARGET)
• Manual Memory Management (Les paramètres un à un de chaque zone mémoire)

Les différentes zones mémoire sont :

Zone	Sous-Zone	Description
SGA	Shared Pool	Cette zone contient : Un Cache du dictionnaire de données (Data Dictionary Cache) Un Cache des requetes SQL et leur plan d'execution (Library Cache) Une zone de gestion des locks (Library Cache) Une zone Private SQL Area qui contient des pointeurs vers la shared SQL Area (Library Cache) Un Cache pour le Server Result Cache Une zone reserved pool pour les blocs de code de grande taille (supérieur à 5Ko). Par défaut 5% de la SGA. Parametres : SHARED_POOL_SIZE, SHARED_POOL_RESERVED_SIZE
	Database Buffer Cache	Cette zone contient une copie des blocs lus depuis les datafiles. Parametres : DB_CACHE_SIZE, DB_nK_CACHE_SIZE (2K, 4K, 8K, 16K, 32K)
	Redo Log Buffer	Cache d'écriture dans les redologs Parametre : LOG_BUFFER
	Large Pool	Cette zone contient : La UGA (User Global Area, gére les informations de session) dans le cas des shared servers (la PGA n'est pas appropriée dans ce cas) Un buffer de messages pour les parallel query Un buffer I/O pour RMAN Parametre : LARGE_POOL_SIZE
	Java Pool	Zone pour les code java spécifique aux sessions Parametre : JAVA_POOL_SIZE
	Streams Pool	Zone pour les messages d'Oracle Stream (messages capture et messages apply) Parametre : STREAMS_POOL_SIZE
	Fixed SGA	Zone pour les informations internes de la base et de l'instance. Non paramétrable.
	Shared I/O Pool (Nouveauté 11g)	Zone tampon pour les SecureFile LOBs. Non paramétrage. Peut varier de 0 à 4% du database buffer cache.
	In-Memory Area (Nouveauté 12.1.0.2)	Zone pour In-Memory Column Store : stockage de colonnes en mémoire. Parametre : INMEMORY_SIZE
PGA	SQL Work Areas	Mémoire pour les opérations de tri (Sort Area), de hash (Hash Area), de bitmap merge (Bitmap Merge Area). Cette zone est taillée automatiquement si PGA_AGGREGATE_TARGET est positionné. Parametres : SORT_AREA_SIZE, HASH_AREA_SIZE, BITMAP_MERGE_AREA_SIZE
	Private SQL Area	Gère les cursors et le bind variables
	Session Memory	Données internes à une session

Liste des Parametres d'Initialisation

• MEMORY_TARGET
• MEMORY_MAX_TARGET
• SGA_TARGET
• SGA_MAX_SIZE
• PGA_AGGREGATE_TARGET
• SHARED_POOL_SIZE
• SHARED_POOL_RESERVED_SIZE
• DB_CACHE_SIZE
• DB_KEEP_CACHE_SIZE
• DB_RECYCLE_CACHE_SIZE
• DB_2K_CACHE_SIZE
• DB_4K_CACHE_SIZE
• DB_8K_CACHE_SIZE
• DB_16K_CACHE_SIZE
• DB_32K_CACHE_SIZE
• LOG_BUFFER
• LARGE_POOL_SIZE
• JAVA_POOL_SIZE
• STREAMS_POOL_SIZE
• INMEMORY_SIZE
• SORT_AREA_SIZE
• HASH_AREA_SIZE
• BITMAP_MERGE_AREA_SIZE

Vues du dictionnaire de données

Les vues donnant des informations sur la mémoire sont :

• V$SGA
• V$SGAINFO
• V$SGASTAT
• V$PGASTAT
• V$MEMORY_DYNAMIC_COMPONENTS

-- Cette requete donne la taille des zones mémoire.
-- Les 5 dernières lignes sont des informations supplémentaires.

SQL> select * from V$SGAINFO;

NAME                                  BYTES RES     CON_ID
-------------------------------- ---------- --- ----------
Fixed SGA Size                      2931136 No           0
Redo Buffers                        5455872 No           0
Buffer Cache Size                 423624704 Yes          0
In-Memory Area Size                       0 No           0
Shared Pool Size                  171966464 Yes          0
Large Pool Size                     8388608 Yes          0
Java Pool Size                      4194304 Yes          0
Streams Pool Size                         0 Yes          0
Shared IO Pool Size                20971520 Yes          0
Data Transfer Cache Size                  0 Yes          0
Granule Size                        4194304 No           0
Maximum SGA Size                  943718400 No           0
Startup overhead in Shared Pool   131536048 No           0
Free SGA Memory Available         327155712              0


-- Cette requete donne des statistiques sur le PGA
-- Seule la ligne "total PGA allocated" donne la taille actuellement allouée.

SQL> select * from V$PGASTAT;

NAME                                                    VALUE UNIT             CON_ID
-------------------------------------------------- ---------- ------------ ----------
aggregate PGA target parameter                      327155712 bytes                 0
aggregate PGA auto target                           185960448 bytes                 0
global memory bound                                  65430528 bytes                 0
total PGA inuse                                     120532992 bytes                 0
total PGA allocated                                 162153472 bytes                 0
maximum PGA allocated                               237112320 bytes                 0
total freeable PGA memory                            15925248 bytes                 0
process count                                              48                       0
max processes count                                        69                       0
PGA memory freed back to OS                         369164288 bytes                 0
total PGA used for auto workareas                           0 bytes                 0
maximum PGA used for auto workareas                   1872896 bytes                 0
total PGA used for manual workareas                         0 bytes                 0
maximum PGA used for manual workareas                       0 bytes                 0
over allocation count                                       0                       0
bytes processed                                     330761216 bytes                 0
extra bytes read/written                                    0 bytes                 0
cache hit percentage                                      100 percent               0
recompute count (total)                                  1389                       0
